Qué se prueba al certificar cableado estructurado y qué entregables exigir

Verificar, calificar y certificar no son lo mismo

Verificar, calificar y certificar responden preguntas distintas. La verificación confirma la continuidad y el orden de los conductores. La calificación estima si el enlace puede soportar una aplicación determinada. La certificación mide sus parámetros de transmisión contra límites definidos y entrega un resultado por punto.

La diferencia práctica es que un punto puede 'dar señal' hoy y fallar bajo carga real, con PoE o al migrar a mayor velocidad. La certificación documenta el margen con el que el enlace cumple los límites seleccionados e identifica los parámetros que se encuentran fuera de especificación.

Qué parámetros mide un certificador de campo

Cada categoría tiene sus propios límites: certificar categoría 6 valida el enlace para 1 Gb/s; la categoría 6A opera con límites de hasta 500 MHz y permite implementar 10GBASE-T. En aplicaciones PoE de alta potencia, el comportamiento térmico también depende del calibre, la construcción del cable, el tamaño del haz y las condiciones de instalación. El certificador aplica automáticamente los límites de la categoría declarada; por eso un punto 'cat 6A' solo lo es si su medición PASA contra los límites 6A.

• Mapa de cableado (wiremap): continuidad y orden correcto de los 8 conductores y el blindaje
• Longitud: máximo 90 m de enlace permanente (100 m de canal con cordones)
• Pérdida de inserción: cuánta señal se atenúa de extremo a extremo
• NEXT y PS-NEXT: diafonía entre pares; suele ser el parámetro más sensible a la calidad de la terminación
• Pérdida de retorno (return loss): reflexiones por impedancia irregular, crítica en velocidades altas
• ACR-F, resistencia DC, retardo de propagación y delay skew

Qué se certifica, el enlace permanente o el canal

El enlace permanente (permanent link) es la parte fija de la instalación, del panel de parcheo a la roseta del área de trabajo. El canal agrega los cordones de parcheo y de equipo. La recepción de obra se hace normalmente sobre el enlace permanente (es lo que el contratista construyó y lo que queda en el edificio), con adaptadores de prueba específicos, no con cordones cualesquiera.

Certificación y garantía de fabricante

Los programas de garantía varían según el fabricante y el sistema instalado. Pueden exigir componentes aprobados, instalación por personal autorizado, registro del proyecto y resultados de certificación completos.

Es una de las preguntas más baratas y reveladoras que puede hacerle a un contratista antes de firmar. ¿La instalación queda registrada para garantía de fabricante, y con qué reportes?

Un reporte por punto, no por lote

• Un resultado por cada punto instalado, con PASA/FALLA y el margen de cada parámetro
• Nomenclatura idéntica al etiquetado físico y a los planos (TIA-606 como referencia de administración)
• Categoría y límite aplicado, autoprueba usada y firmware del equipo
• Certificador identificado con calibración vigente
• Archivos nativos del equipo además del PDF, para poder auditar cualquier punto después
• Los FALLA corregidos y re-medidos, no eliminados del reporte

Errores comunes que la certificación destapa

• Destrenzado excesivo en la terminación, que pasa continuidad pero falla NEXT
• Cable de categoría mezclada o de cobre aluminizado (CCA), que no cumple los límites de la norma
• Puntos que exceden 90 m porque la trayectoria real no era la del plano
• Daño por radio de curvatura o cinchado excesivo en la canalización
• Certificar 'de muestra' el 10 % de los puntos, cuando los defectos tienden a concentrarse en un mismo lote de cable, una misma ruta o un mismo técnico

Cómo usar esto en su próxima obra o auditoría

En obra nueva, escriba la certificación al 100 % de los puntos como condición de recepción y pago, con reportes nativos y registro de garantía de fabricante. En un sitio operando, una auditoría con certificador de campo convierte 'la red está lenta' en una lista de puntos medidos con causa y prioridad.

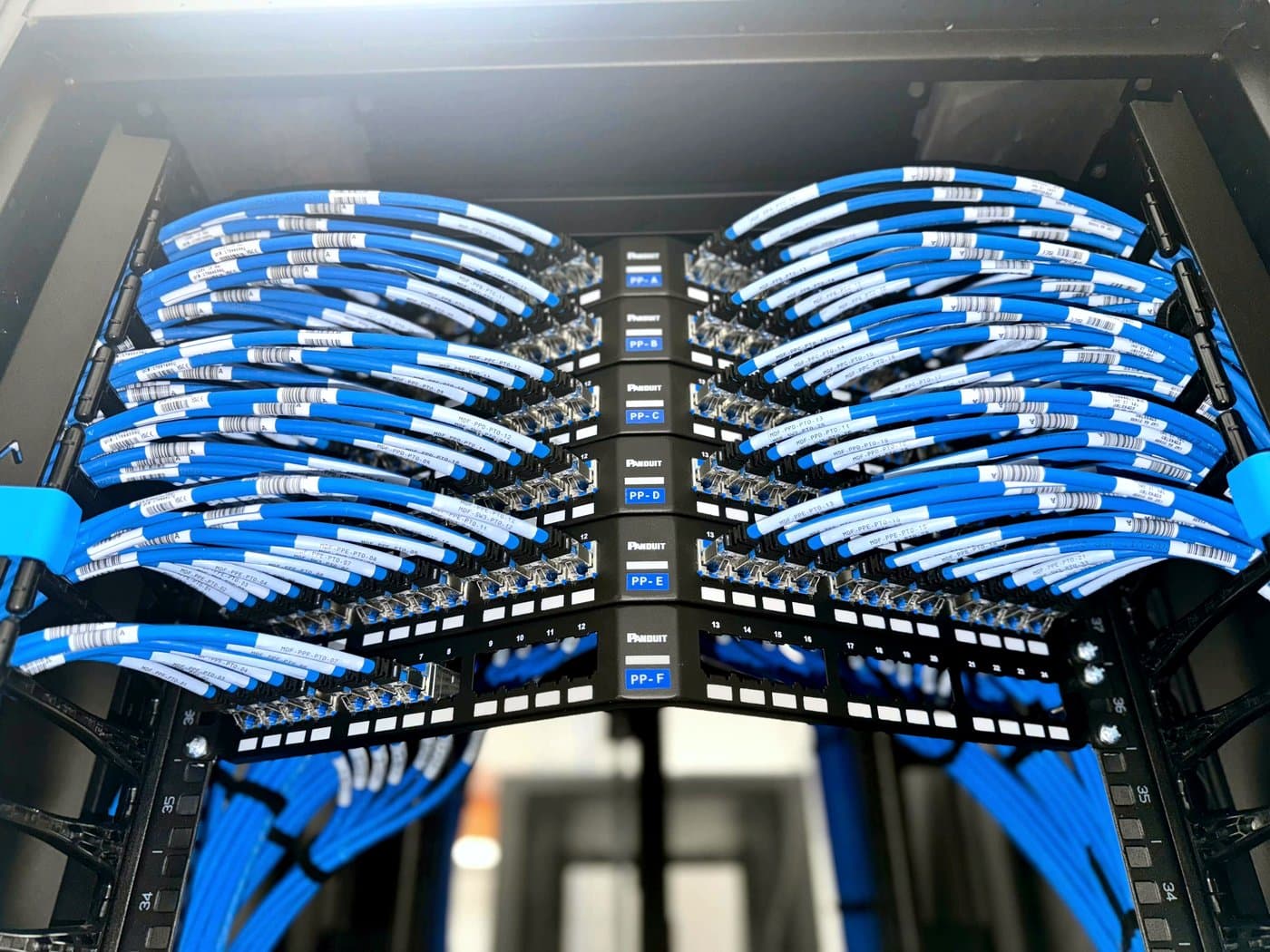

En los proyectos en los que ERCONNECT suministra e instala el enlace completo, desde el panel de parcheo hasta el jack del usuario, certificamos el 100 % de los puntos con la plataforma Fluke Networks Versiv y módulos DSX-8000 CableAnalyzer (enlaces Cat 5e a Cat 8). La certificación forma parte del alcance de la instalación y no se presenta como un servicio opcional separado. La memoria técnica incluye los resultados por enlace y los certificados de calibración vigentes del equipo utilizado.
