Solución · Cableado estructurado
Instalación y certificación de fibra óptica
Enlaces de fibra fusionados, medidos y documentados, el backbone que sostiene la operación completa con pérdidas conocidas y evidencia de cada empalme.
- Qué es
- Diseño, tendido, fusión y certificación de enlaces de fibra óptica monomodo y multimodo, incluyendo backbone entre edificios y cuartos, ODFs, charolas de empalme y pruebas de pérdida con fuente y medidor de potencia (OLTS), con caracterización OTDR cuando el alcance del proyecto la incluye.
- Para quién
- Operaciones que interconectan edificios, naves, cuartos de telecomunicaciones o celdas de proceso, y proveedores de misión crítica que exigen presupuesto de pérdidas documentado.
- Qué problema resuelve
- Backbones saturados o sin redundancia, empalmes de mala calidad que degradan enlaces completos y expansiones donde el cobre ya no alcanza por distancia o ancho de banda.
Todo el tráfico de una operación termina viajando por unos cuantos hilos de vidrio. Ese backbone concentra el riesgo. Un empalme mal hecho, una curvatura forzada o una trayectoria sin protección afectan a todos los sistemas al mismo tiempo, y el diagnóstico sin instrumentos es imposible.

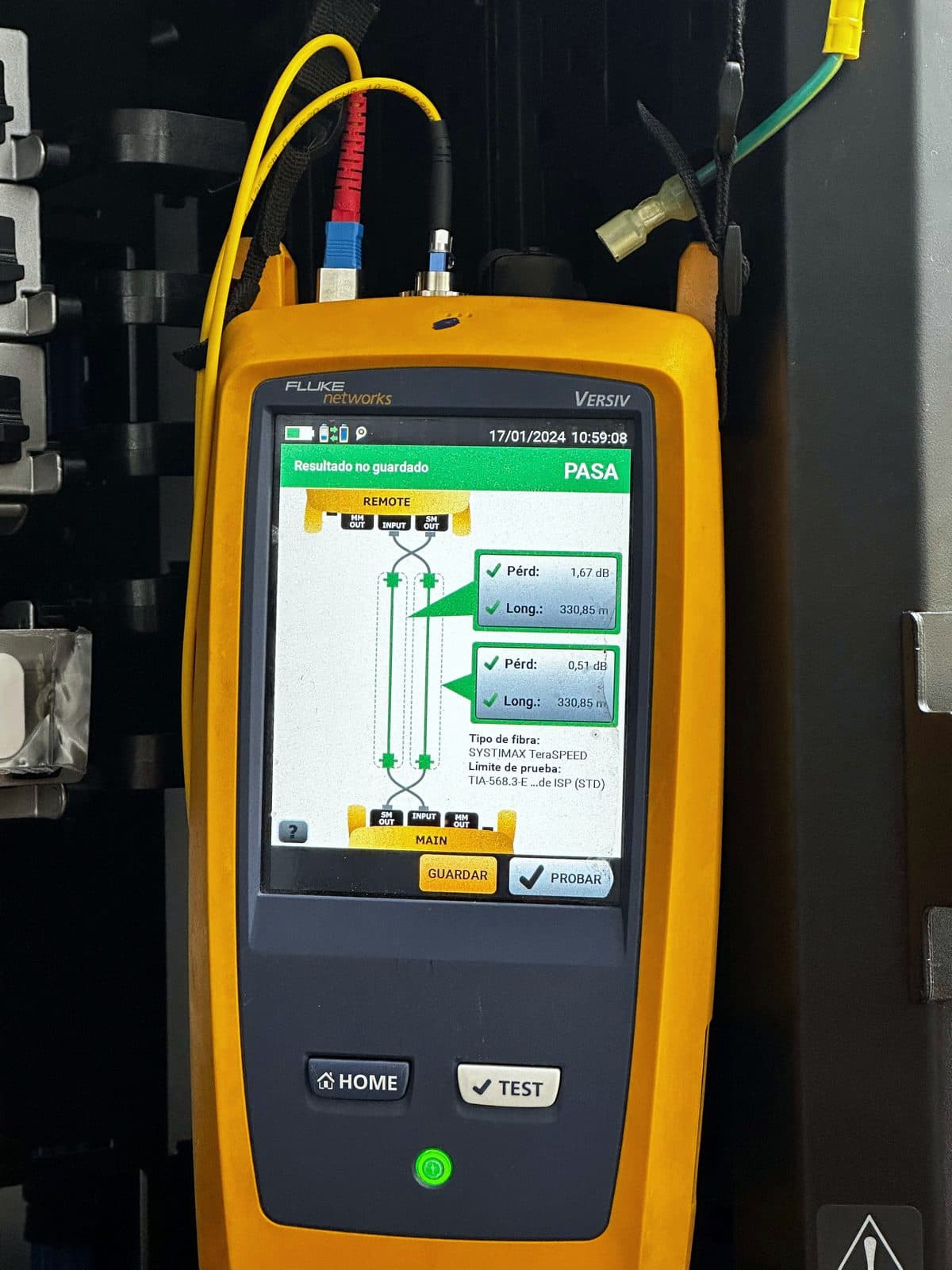

Nuestro trabajo de fibra empieza en la ingeniería de la ruta: distancias reales, presupuesto de pérdidas por enlace, conteo de hilos con reserva y el tipo de cable correcto para cada ambiente. La fusión se ejecuta con procedimiento controlado y cada enlace se mide antes de entregarse. En el proyecto de la planta automotriz de San Luis Potosí, los enlaces del backbone MDF a casetas cerraron con pérdidas de 0.50 y 0.64 dB en 144.6 metros, certificados contra el límite de prueba seleccionado para el proyecto con la plataforma Fluke Networks Versiv. Esa es la clase de evidencia que entregamos.
El cliente recibe la matriz de hilos, las mediciones y los planos de la ruta. Cuando algo cambie en cinco años, su equipo sabrá exactamente qué hay, cuánto margen queda y dónde conectar.
Alcance técnico
Qué diseñamos, instalamos y certificamos
- Backbone entre edificios y cuartos
- Enlaces monomodo y multimodo entre MDF, IDFs, naves y casetas, con trayectoria y reserva dimensionadas.
- Fusión y terminación
- Empalmes por fusión con procedimiento controlado, charolas y ODFs organizados y documentados.
- Certificación óptica
- Pruebas de pérdida con fuente y medidor de potencia, y trazas OTDR por hilo cuando el alcance lo exige.
- Fibra para entornos industriales
- Rutas hacia celdas de proceso y áreas hostiles, con cable armored, interior/exterior y protección contra roedores según el sitio.
Qué incluye el alcance
- Ingeniería de rutas con presupuesto de pérdidas por enlace
- Suministro de fibra, herrajes, ODFs y charolas de fabricantes autorizados
- Tendido con control de tensión y radios de curvatura
- Fusión, terminación y organización de hilos
- Certificación con fuente-medidor y OTDR según alcance
- Documentación as-built con matriz de hilos y resultados por enlace
Qué no incluye
- Enlaces de última milla del carrier (los coordinamos, pero el contrato es con su proveedor de internet)
- Fibra óptica de planta externa municipal o de largo alcance fuera del predio del cliente
- Equipos activos y transceivers, que se especifican e integran desde la línea de redes
Los límites del alcance quedan por escrito en la propuesta y en el contrato de cada proyecto.
Ecosistema tecnológico
Trabajamos con fabricantes de capa física y espacios técnicos cuyos sistemas podemos instalar, certificar y respaldar con garantía de fábrica cuando el programa del fabricante lo prevé.
Partnerships certificados
EVIDENCIA DOCUMENTAL VERIFICADA
Silver Partner, Panduit ONE 2025Conocer el partnership
Solution ProviderConocer el partnership
Certified Installer (CI)
Registro de obra

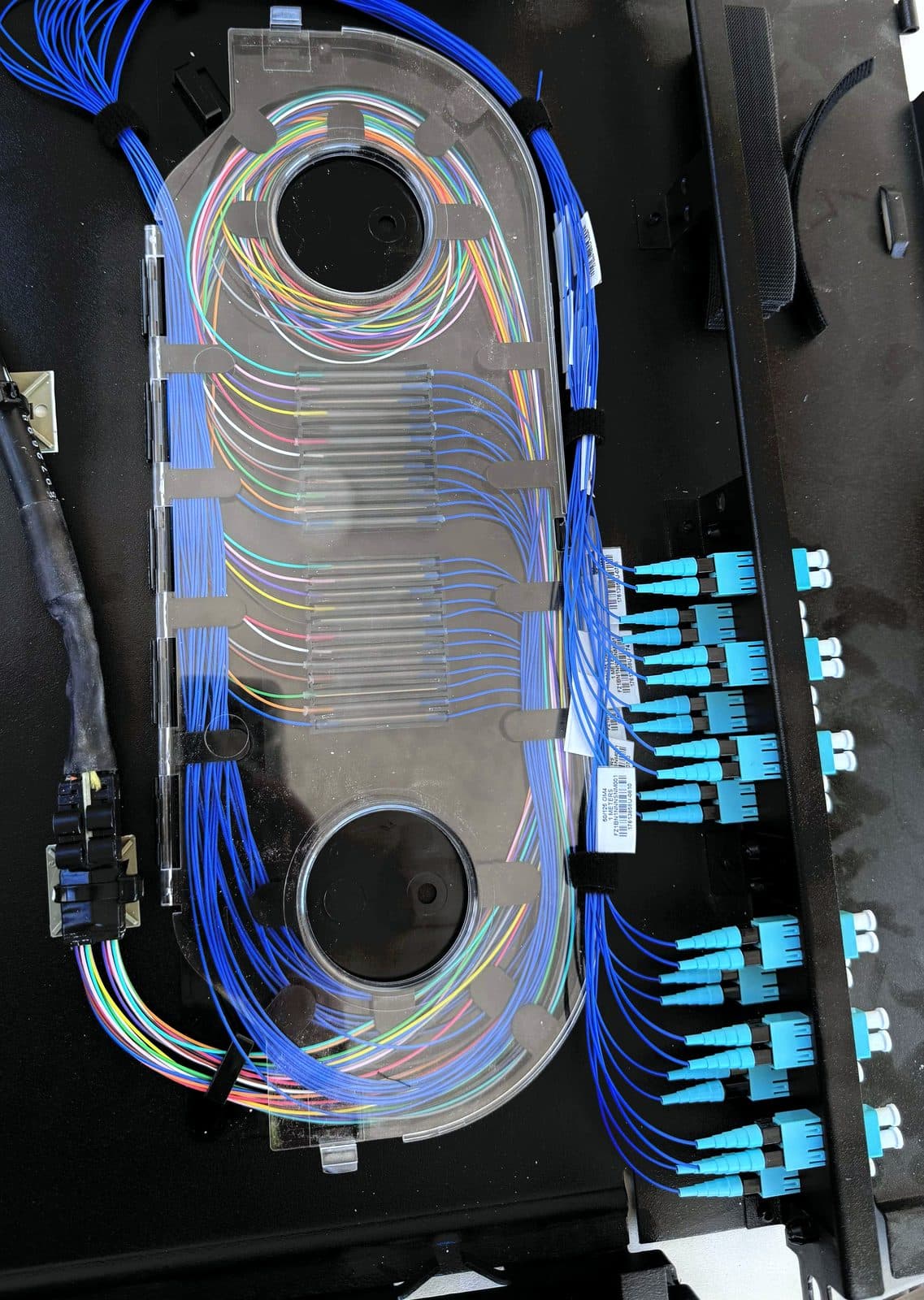

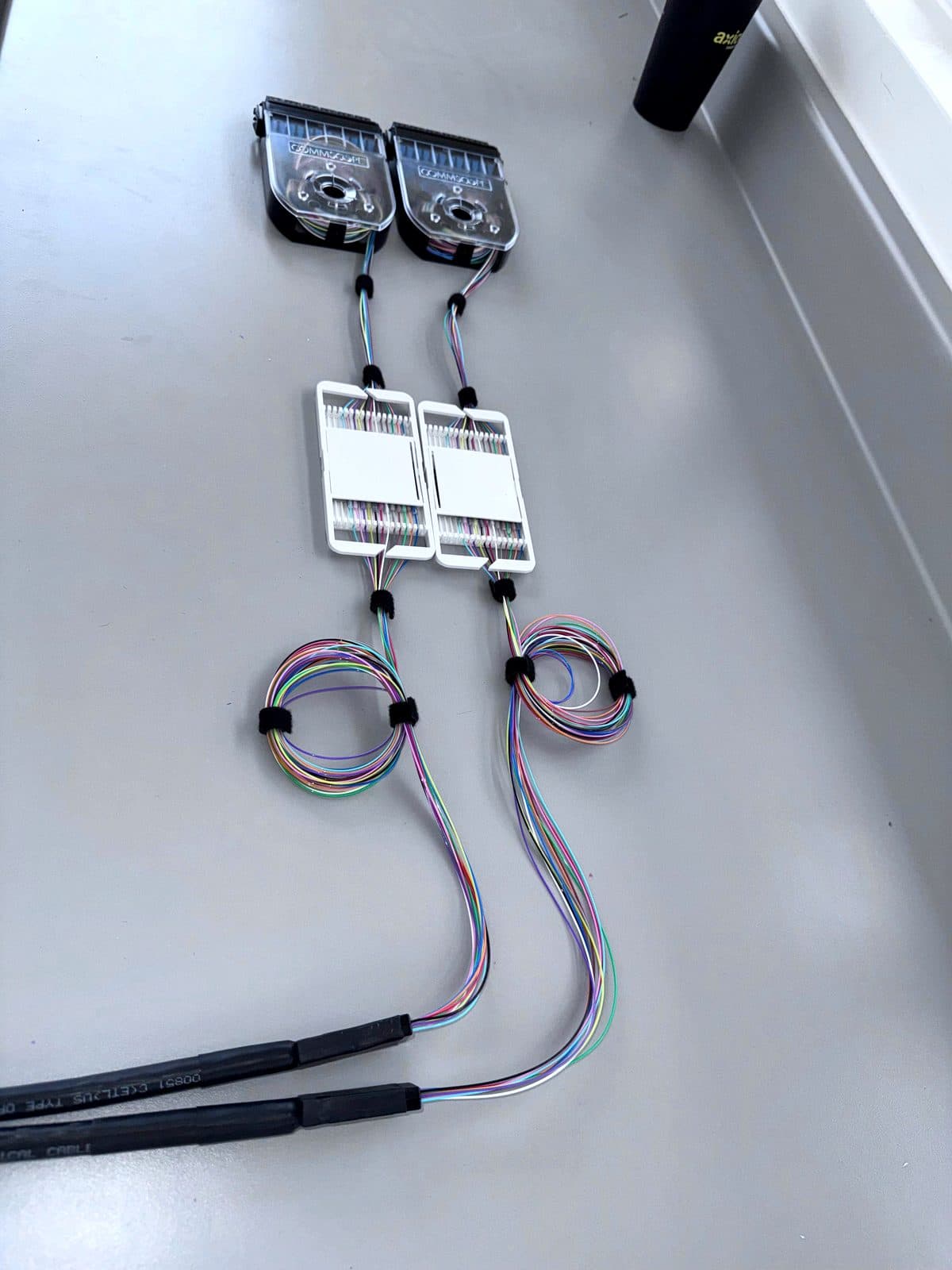

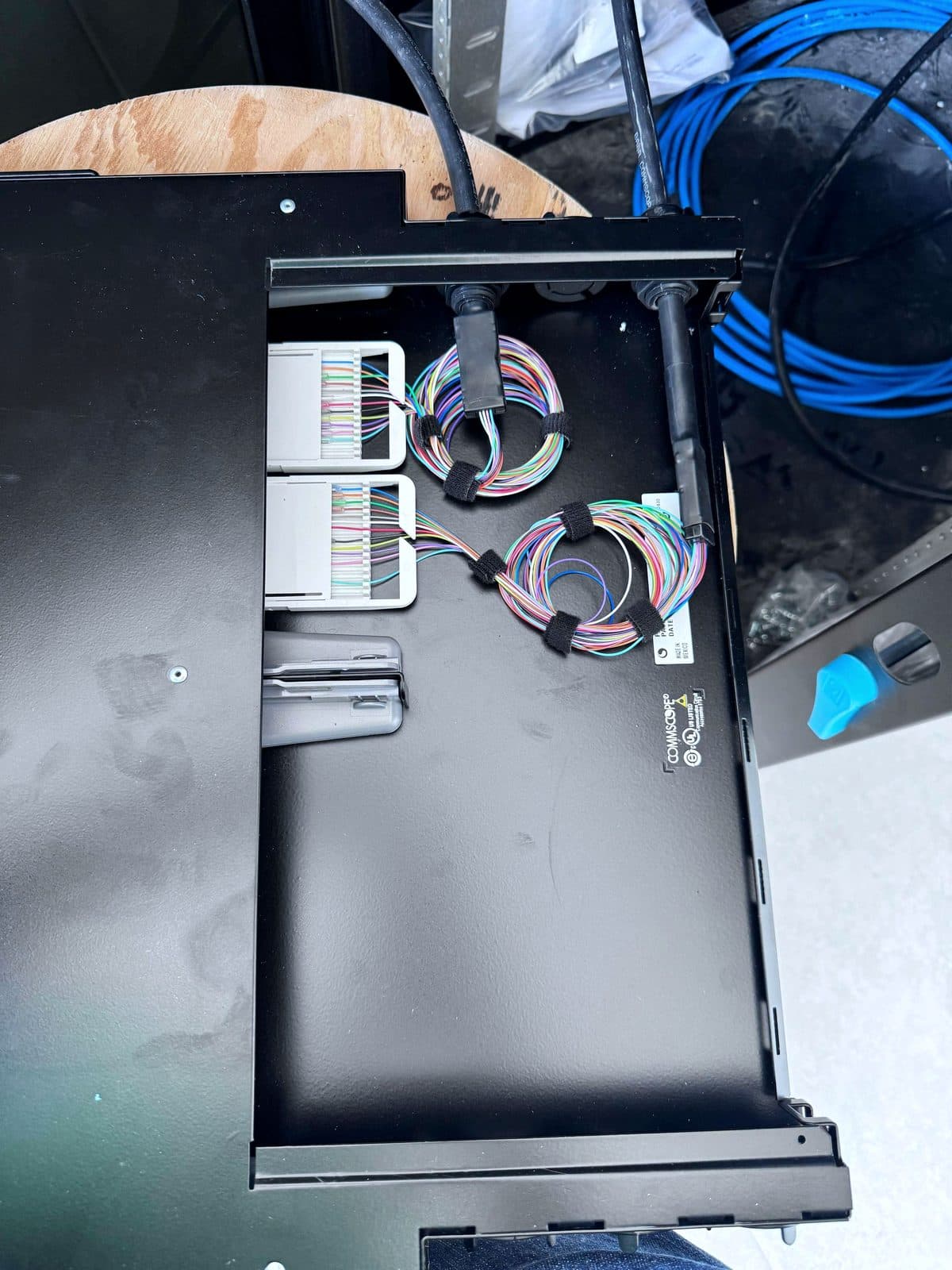

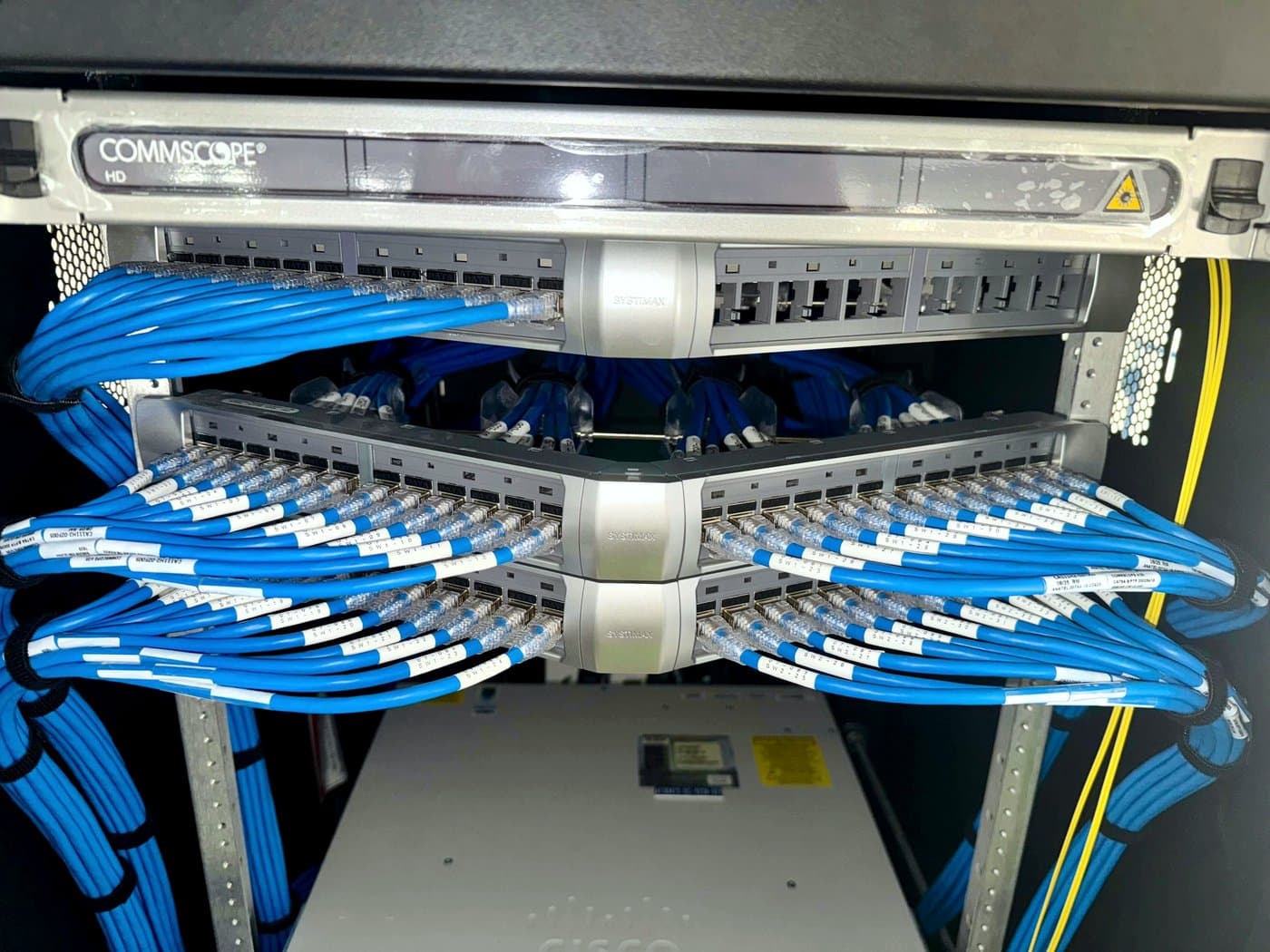

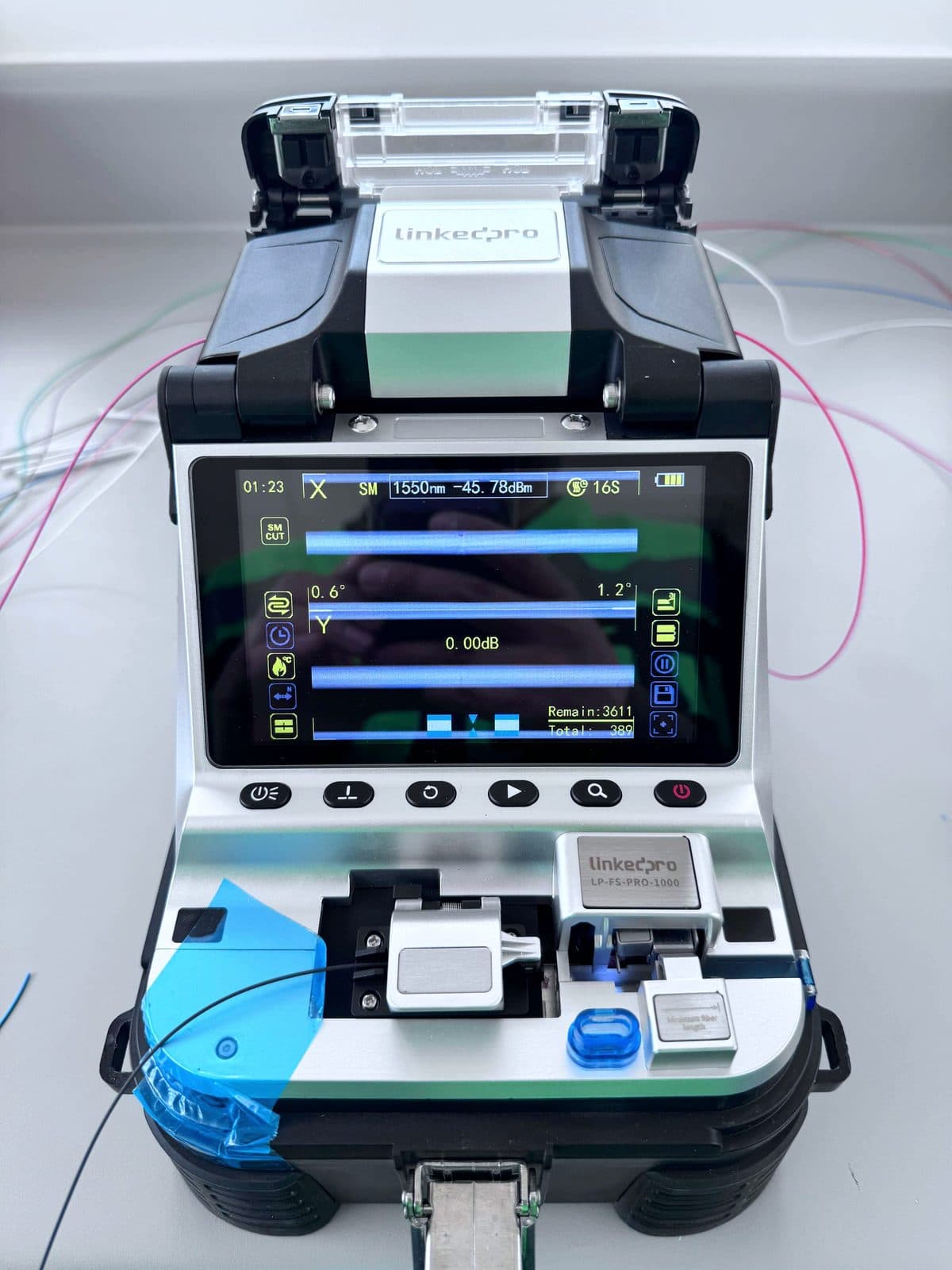

FOTOGRAFÍA DE INSTALACIONES ERCONNECT
Entregables
El expediente técnico del enlace
- Reporte de certificación por enlace (pérdida medida y presupuesto)
- Trazas OTDR en formato nativo y PDF, cuando aplica
- Matriz de hilos y planos as-built de la ruta
- Certificados de calibración vigentes del equipo de certificación utilizado, incluidos en la memoria técnica
- Memoria técnica con garantías de componentes y aplicación
Pruebas de pérdida y documentación del enlace
- Medición de pérdida de inserción por hilo con fuente y medidor de potencia (OLTS)
- Trazas OTDR de los eventos detectables del enlace, cuando el alcance lo incluye
- Comparación contra el presupuesto de pérdidas del diseño
- Aceptación con pérdidas dentro del presupuesto y reporte firmado por enlace
Referencias de diseño e instalación
- ANSI/TIA-568.3 (cableado de fibra óptica y parámetros de prueba)
- ANSI/TIA-606 (identificación y administración)
- Presupuesto de pérdidas por diseño validado contra medición
Las normas y referencias aplican según el alcance contratado de cada proyecto y se documentan en la memoria técnica de entrega.
Se integra con
- Cableado estructurado de cobre en las áreas de trabajo
- Cuartos técnicos MDF/IDF: ODFs, racks y energía
- Redes industriales: anillos y enlaces hacia celdas de proceso
- Videovigilancia: enlaces hacia postes y puntos remotos del predio
Levantamiento y cotización
Lo que define el costo real de un enlace
El costo real de un enlace depende del tipo de fibra, de las trayectorias y distancias, del número de empalmes y terminaciones, del presupuesto de pérdidas y de las pruebas que el enlace debe aprobar.
Qué necesitamos de usted
- Puntos a interconectar y distancias aproximadas entre ellos
- Cantidad de hilos requeridos y tipo de fibra si el estándar lo define (OS2, OM4)
- Trayectoria disponible (canalización existente, registros, postería o necesidad de obra)
- Ambiente de la ruta (interior, exterior, industrial, áreas con riesgo mecánico)
- Velocidades objetivo de los enlaces (1/10/40/100 Gb/s) para el presupuesto óptico
Qué mueve el alcance, el tiempo y el costo
- Distancia total y número de empalmes por enlace
- Tipo de cable (interior, exterior, armored) y conteo de hilos
- Obra de canalización nueva vs trayectoria aprovechable
- Alcance de certificación (solo potencia vs OTDR bidireccional)
- Trabajo en altura, registros confinados o áreas operativas activas
Errores frecuentes que este alcance evita
- Comprar la fibra 'justa' en hilos, cuando la diferencia de costo entre 12 y 24 hilos es mínima comparada con volver a tender.
- Aceptar empalmes sin medición individual; la pérdida total 'aceptable' puede esconder un empalme al límite.
- Tender fibra sin protección en zonas de tránsito de montacargas o roedores.
- No dejar reserva de cable en los extremos, y la primera reubicación de rack deja el enlace corto.
Proceso de trabajo
Ver la metodología completa- 01 Diagnóstico
- 02 Visita técnica
- 03 Ingeniería y alcance
- 04 Planeación de implementación
- 05 Instalación segura
- 06 Integración y pruebas
- 07 Documentación y entrega
- 08 Soporte continuo
Cada proyecto de capa física recorre las ocho etapas del método, con evidencia y un entregable definidos en cada una.
Para decidir
Preguntas de decisión
- ¿Monomodo o multimodo para mi proyecto?
- Depende de distancias y velocidades objetivo. Monomodo (OS2) cubre cualquier distancia de campus y es la elección por defecto en proyectos nuevos; multimodo (OM4) sigue siendo válido en distancias cortas con transceivers de menor costo. El levantamiento y el presupuesto óptico definen la recomendación por enlace.
- ¿Qué es una certificación OTDR y cuándo la necesito?
- Una prueba OTDR permite localizar y analizar los eventos detectables del enlace, como empalmes, conectores o curvaturas. La interpretación depende de la configuración, las zonas muertas, los umbrales de detección y la longitud del enlace y, cuando corresponde, de mediciones en ambos sentidos. Se recomienda en backbones críticos, enlaces largos y cuando el cliente debe demostrar la calidad ante un tercero; el alcance de cada proyecto define si se incluye como prueba extendida.
- ¿Pueden reparar o extender fibra existente aunque no la hayan instalado ustedes?
- Sí. Medimos primero el estado real del enlace (pérdida óptica y, cuando el alcance lo requiere, caracterización OTDR), documentamos lo encontrado y a partir de ahí reparamos, extendemos o recomendamos sustituir. No intervenimos un backbone sin diagnóstico previo.
- ¿Cuántos hilos debería contemplar?
- La regla práctica es contemplar los que el diseño exige hoy más una reserva que soporte el crecimiento previsible del sitio. Duplicar hilos en el mismo tendido cuesta poco; volver a abrir la trayectoria en dos años cuesta la obra completa.
Servicios relacionados
Industrias donde aplicamos esta solución
Guías relacionadas
Siguiente paso
Su backbone merece números, no suposiciones.
Solicite la evaluación de rutas, empalmes y pérdidas. Medimos el estado real de su fibra o diseñamos la nueva con presupuesto óptico por enlace.
Un especialista técnico revisa su solicitud y le responde en menos de 24 horas hábiles. El diagnóstico no es todavía una cotización; define el alcance y los riesgos del proyecto.
