Qué es certificar un enlace de fibra (y qué no lo es)
La certificación de fibra óptica es la medición de cada hilo instalado con equipo calibrado, comparada contra un límite objetivo, que puede ser el de la norma ANSI/TIA-568.3 o el presupuesto de pérdidas del diseño. El resultado es binario, PASA o FALLA, y queda registrado en un reporte por hilo.
Encender una linterna VFL en un extremo y ver luz en el otro, la estimación de pérdida en la pantalla de la fusionadora o un 'quedó funcionando' con los equipos conectados no son certificación. Todo eso demuestra continuidad, no desempeño.
Pérdida de inserción (Tier 1) y trazas OTDR (Tier 2)
En campo suelen utilizarse dos niveles complementarios de prueba. La medición OLTS (Tier 1, con fuente de luz en un extremo y medidor de potencia en el otro) verifica la pérdida total y la longitud del enlace contra el límite seleccionado. Es el número que se compara contra el presupuesto; la polaridad se verifica cuando el procedimiento del proyecto la incluye.
La prueba extendida, Tier 2, agrega el OTDR, un reflectómetro que envía pulsos de luz al enlace. Una prueba OTDR permite localizar y analizar los eventos detectables del enlace, como conectores, empalmes o curvaturas. La interpretación depende de la configuración, las zonas muertas, los umbrales de detección, la longitud del enlace y, cuando corresponde, de mediciones en ambos sentidos; complementa la medición de pérdida Tier 1, no la sustituye.
- Tier 1 (OLTS, fuente y medidor): pérdida total y longitud contra el límite de prueba seleccionado para el proyecto; la medición primaria de aceptación
- Tier 2 (OTDR): localización y análisis de los eventos detectables del enlace; se incorpora cuando el alcance requiere analizar eventos individuales
- Según el alcance pueden sumarse otras comprobaciones, como la inspección de caras de conector, la verificación de polaridad o pruebas con VFL
- En pruebas OLTS, el referenciado correcto de los cordones es indispensable. Un error de referencia invalida las mediciones obtenidas con esa configuración.
El equipo con el que certificamos

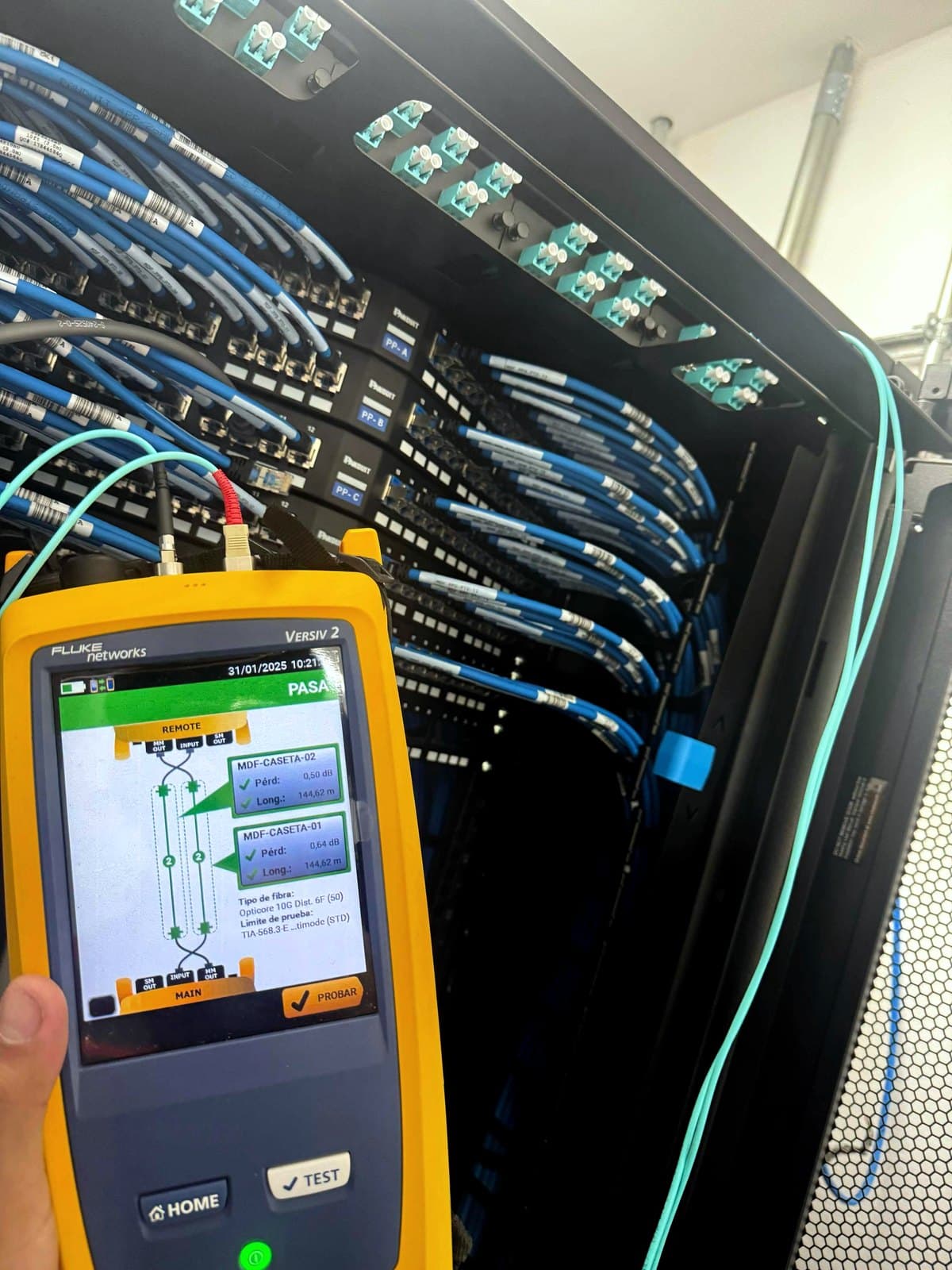

ERCONNECT utiliza la plataforma modular Fluke Networks Versiv. Para certificar fibra empleamos módulos CertiFiber Pro Quad OLTS, configurados para enlaces multimodo y monomodo; la prueba OLTS mide la pérdida óptica y la longitud del enlace contra el límite de prueba seleccionado para el proyecto.
Para cableado de cobre utilizamos módulos DSX-8000 CableAnalyzer en la misma plataforma. El DSX-8000 y el CertiFiber Pro son módulos distintos con funciones distintas; uno certifica enlaces de cobre y el otro, fibra.
Una prueba OLTS no sustituye una caracterización OTDR cuando el alcance requiere localizar y analizar eventos individuales a lo largo del enlace. Si el proyecto exige esa prueba extendida, se define en el alcance antes de cotizar. Los resultados se entregan mediante reportes de certificación por enlace, y los certificados de calibración vigentes del equipo utilizado se archivan y se entregan al cliente junto con la memoria técnica.
La norma TIA-568.3 y el presupuesto de pérdidas
ANSI/TIA-568.3 define límites de referencia para los componentes del enlace: empalmes, pares de conectores y la atenuación propia del cable por kilómetro. Con los valores de la revisión aplicable se construye el presupuesto de pérdidas del enlace, el máximo que puede perder para operar a la velocidad objetivo; en campo, la medición se compara contra el límite de prueba seleccionado para el proyecto.
Un enlace puede cumplir la norma genérica y aún así no soportar la aplicación, porque 10, 40 o 100 Gb/s tienen presupuestos ópticos más estrictos que el límite de componentes. Por eso la certificación seria se hace contra el presupuesto del diseño, no solo contra el límite de catálogo.
Qué debe contener el reporte para ser válido
- Resultado por hilo, no promedios ni muestras; cada hilo instalado tiene su medición
- Pérdida medida contra el límite aplicado (norma o presupuesto de diseño) con veredicto PASA/FALLA
- Longitud del enlace y longitud de onda de la prueba (850/1300 nm en multimodo, 1310/1550 nm en monomodo)
- Identificación del equipo de medición y su calibración vigente
- Fecha, responsable y nomenclatura que coincida con el etiquetado físico y la matriz de hilos
- Archivos en formato nativo del equipo además del PDF; el PDF se lee y el nativo se audita
Errores comunes al recibir 'fibra certificada'
- Aceptar la estimación de la fusionadora como si fuera la certificación del enlace
- Recibir un solo sentido de medición donde el alcance exigía prueba bidireccional
- Reportes sin nomenclatura, con mediciones que no se pueden mapear a ningún hilo físico
- Conectores sin inspección ni limpieza antes de medir; la contaminación de las caras de los conectores es una causa frecuente de pérdida y resultados FALLA
- No exigir los archivos nativos y descubrir después que el PDF no se puede verificar
La certificación como condición de recepción
El reporte de certificación debe formar parte de los criterios de recepción definidos para el proyecto. Es la diferencia entre un backbone con números conocidos y margen documentado, y un tendido sin datos que se diagnostica hasta que falla.
Si ya tiene fibra instalada sin evidencia, la medición se puede hacer hoy. Medir la infraestructura existente permite conocer sus límites antes de una migración o ampliación y reduce el riesgo de encontrar fallas durante la ejecución.
