Cómo funciona la fusión de fibra óptica y qué exigirle a cada empalme

Qué es la fusión de fibra óptica

El empalme de fibra óptica por fusión une dos hilos de vidrio fundiéndolos con un arco eléctrico hasta que se convierten en un hilo continuo. A diferencia de un conector o de un empalme mecánico, el empalme por fusión une directamente los extremos de las fibras mediante un arco eléctrico. Cuando la preparación, la alineación y el programa de fusión son correctos, el empalme puede presentar pérdidas y reflectancia muy bajas. El resultado debe comprobarse mediante las mediciones previstas para el enlace.

Por ello se utiliza en enlaces permanentes como backbones entre edificios, salidas de ODF, reparaciones y transiciones de cable exterior a interior. Cuando alguien pregunta para qué sirve una fusionadora de fibra óptica, la respuesta corta es que permite crear un empalme permanente con pérdidas reducidas, siempre que la preparación, el programa de fusión y las pruebas sean correctos.

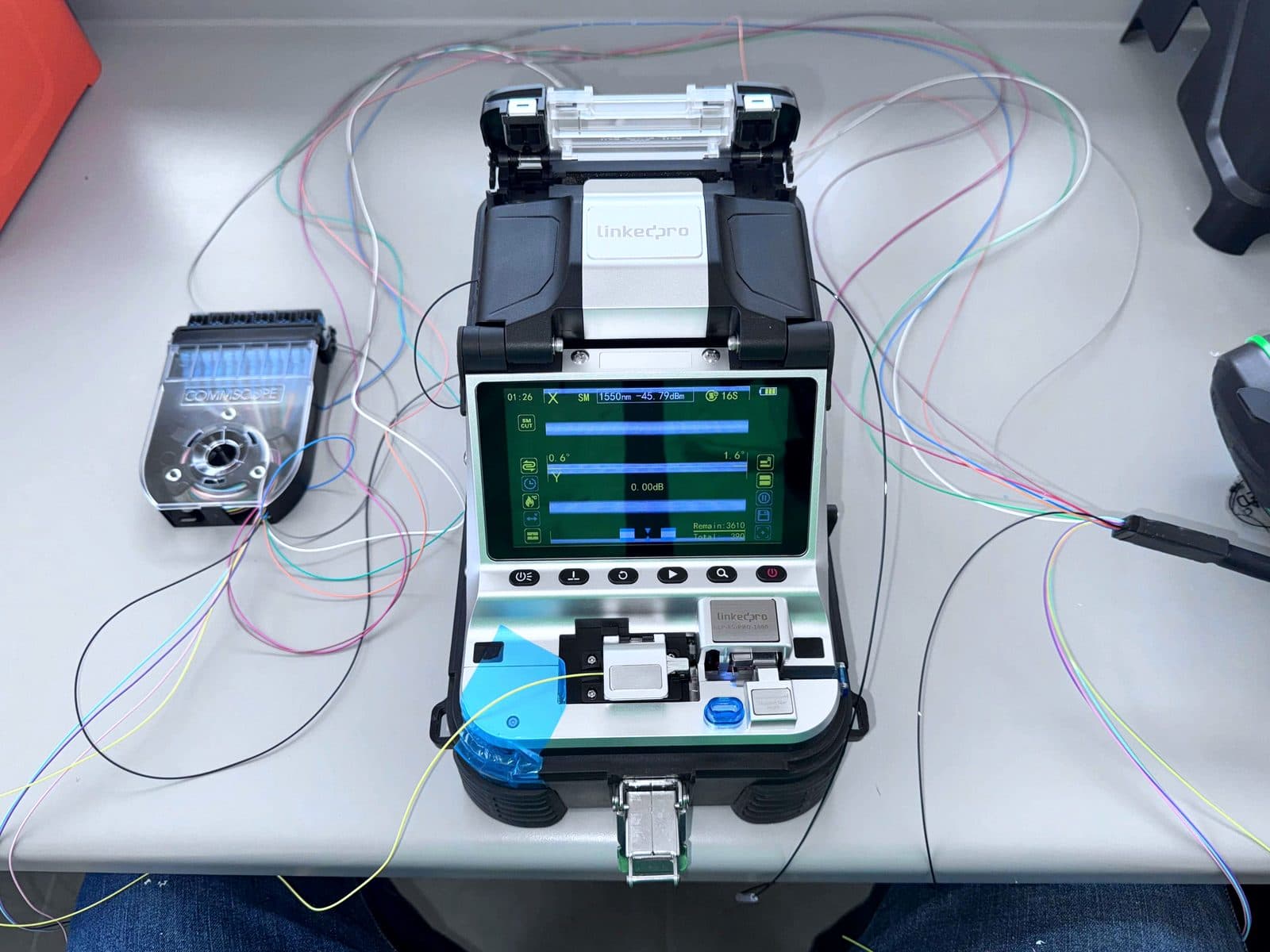

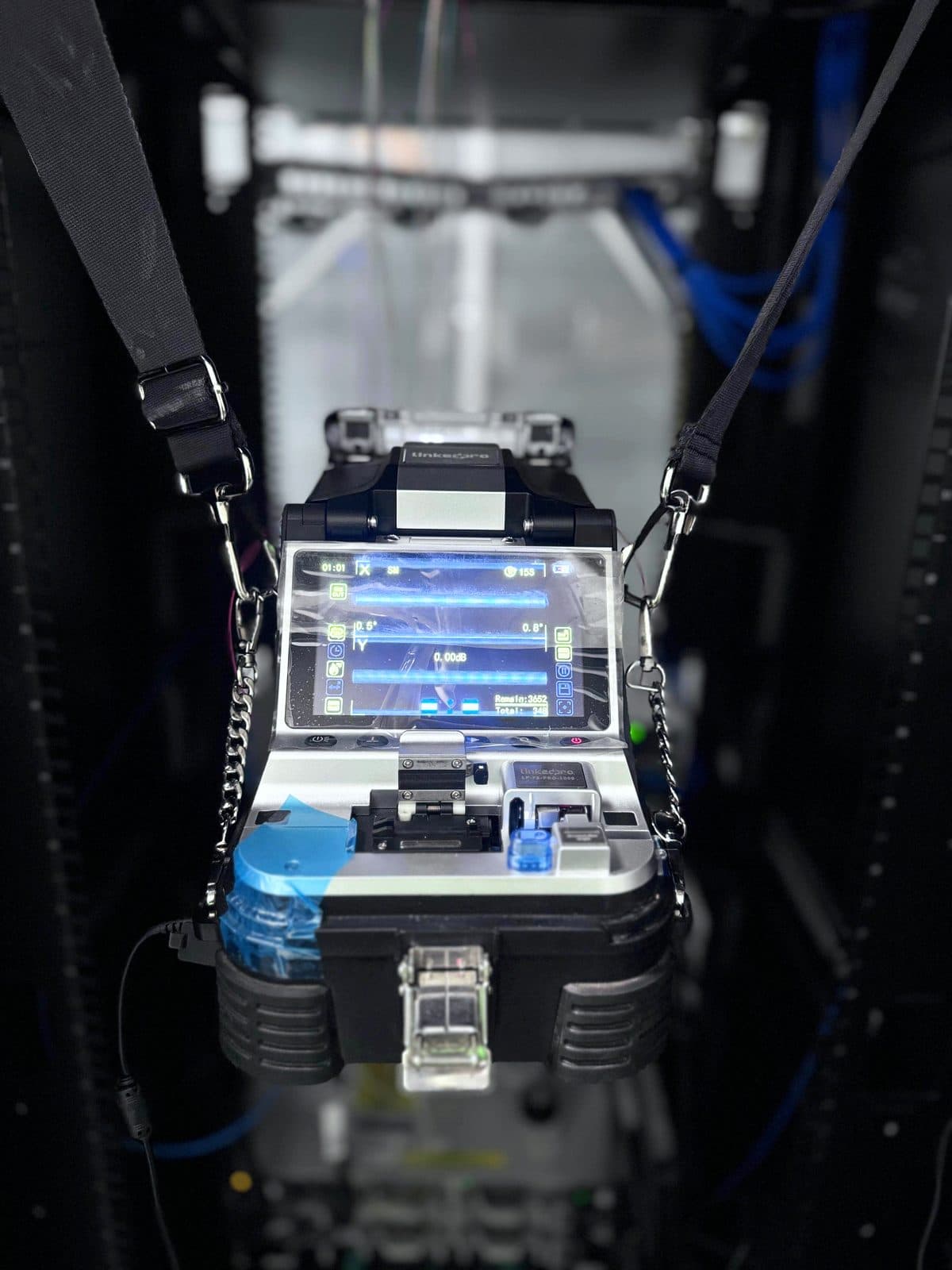

Cómo funciona una fusionadora (paso a paso)

La fusionadora, también llamada empalmadora de fusión, automatiza la alineación y el arco, pero el resultado depende tanto de la preparación manual como de la máquina; los dos primeros pasos, preparación y limpieza, deciden la calidad del empalme tanto como la electrónica. El ciclo completo de un empalme profesional sigue estos pasos:

• Preparación: se pela el recubrimiento del hilo y se limpia el vidrio desnudo con alcohol isopropílico; cualquier residuo puede convertirse en pérdida o en un punto débil
• Corte de precisión: una cortadora (cleaver) deja la cara del vidrio plana y perpendicular; un corte deficiente es la causa más común de empalmes malos
• Alineación: los equipos de alineación por núcleo (core alignment) alinean el núcleo en los ejes X/Y con cámaras y motores de precisión, y los de alineación por revestimiento solo el vidrio exterior; las fusionadoras que utiliza ERCONNECT realizan alineación por núcleo
• Arco eléctrico: funde ambas caras y las une; el equipo estima la pérdida del empalme en pantalla
• Protección: un protector termocontráctil con refuerzo metálico blinda el punto de fusión
• Charola: el empalme y sus reservas de hilo se organizan en una charola de empalmes que respeta los radios de curvatura

¿Qué pérdida es aceptable en un empalme de fusión?

Una fusión correctamente preparada puede producir pérdidas muy bajas. El resultado debe comprobarse mediante las mediciones previstas en el alcance y documentarse junto con el resto del enlace.

El número que importa es el del enlace completo (la suma de fibra, empalmes y conectores contra el presupuesto óptico del diseño), no el de un empalme aislado. Como referencia real, en el backbone de una planta automotriz en San Luis Potosí nuestros enlaces del MDF a casetas, de 144.6 m, cerraron en 0.50 y 0.64 dB totales, con resultado PASA contra el límite de prueba seleccionado para el proyecto.

Cuándo usar fusión, empalme mecánico o conector de campo

• Fusión: la opción por defecto para enlaces permanentes; menor pérdida y menor reflexión que las alternativas, con resultado que se comprueba midiendo
• Empalme mecánico: alinea las fibras con un gel adaptador; su pérdida suele ser mayor que la de una fusión y su desempeño puede degradarse con el tiempo (el gel envejece con los ciclos térmicos), por lo que en la práctica suele reservarse para reparaciones provisionales o de emergencia
• Conector de campo (pre-pulido): útil donde no hay acceso para fusionar, pero agrega la pérdida y reflexión propias de un conector
• Pigtail fusionado: la terminación habitual en trabajo profesional; se fusiona un pigtail de fábrica al hilo y el conector queda pulido de fábrica, no en campo

Cómo se verifica con medidor de potencia y OTDR

La pérdida que muestra la fusionadora al cerrar el ciclo es una estimación óptica del propio equipo, no una medición del enlace. Un empalme se acepta midiendo: con fuente de luz y medidor de potencia (OLTS) se obtiene la pérdida total del enlace, y una prueba OTDR permite localizar y analizar los eventos detectables, como empalmes, conectores o curvaturas, con su pérdida estimada y su posición en metros.

Esa diferencia importa al recibir trabajo de terceros. Un contratista puede mostrar 0.01 dB en la pantalla de la empalmadora y aún así entregar un enlace fuera de presupuesto por conectores sucios, curvaturas forzadas o charolas mal administradas. La traza OTDR permite localizar eventos detectables, estimar pérdidas y documentar la distancia a empalmes, conectores o anomalías. Debe interpretarse junto con la medición OLTS y con las demás pruebas previstas para aceptar el enlace.

Criterios para aceptar un enlace fusionado

Un empalme no se acepta 'porque pasa luz'. Los criterios de aceptación, que cualquier operación puede exigir por contrato, son medibles y quedan por escrito:

• Pérdida por empalme dentro del valor de diseño: se compara contra el límite de prueba seleccionado para el proyecto, no contra la estimación de pantalla
• Pérdida total del enlace dentro del presupuesto óptico calculado para la velocidad objetivo
• Traza OTDR sin eventos anómalos (reflexiones inesperadas o escalones que delaten curvaturas o tensión), cuando el alcance del proyecto incluye caracterización OTDR
• Medición por hilo, en la longitud de onda correcta (1310/1550 nm monomodo, 850/1300 nm multimodo)
• Reporte con veredicto PASA/FALLA por enlace, nomenclatura que coincida con el etiquetado físico, y archivos nativos del equipo además del PDF

Así entregamos la instalación y certificación de fibra óptica

Errores frecuentes en empalmes de fusión

• Corte deficiente por cortadora desgastada o mal usada, el defecto individual más común
• Fibra contaminada al fusionar, con polvo o residuo de gel que el arco convierte en burbuja o punto débil
• Programa de arco incorrecto para el tipo de fibra; fusionar OM4 con parámetros de monomodo (o viceversa) puede producir pérdidas altas 'inexplicables'
• Violar el radio de curvatura al acomodar reservas en la charola; el empalme mide bien y el enlace mide mal
• Protector termocontráctil descentrado o mal horneado que deja el punto de fusión sin soporte mecánico
• Aceptar la estimación de pantalla sin medir el enlace, el error de proceso que engloba a todos los demás
• Empalmes sin registrar en la matriz de hilos, que dejan a la siguiente intervención sin información del enlace

Qué exigirle a un servicio de fusión de fibra óptica

• Empalmadora de alineación por núcleo con el programa de fusión ajustado al tipo de fibra (monomodo OS2 o multimodo OM3/OM4)
• Preparación con cortadora de precisión y consumibles limpios, no navaja y aire
• Cada empalme protegido con termocontráctil y organizado en charola, con reservas de hilo administradas
• Medición del enlace terminado con fuente y medidor de potencia; caracterización OTDR en backbones y enlaces críticos, definida en el alcance del proyecto
• Reporte por hilo: pérdida medida contra presupuesto, longitud y resultado PASA/FALLA
• Matriz de hilos y documentación as-built de la ruta, para que el siguiente técnico no trabaje adivinando

La fusión es solo una parte del proyecto

Fusionar dos hilos toma segundos. La confiabilidad del backbone también depende de la ruta, la protección mecánica, la reserva de hilos, el presupuesto de pérdidas, la organización de charolas y la evidencia de cada enlace.

Antes de ampliar o reparar la red, conviene medir la infraestructura existente, documentar las rutas y dimensionar los faltantes.
